4X DUAL Serie
Zwei in Einem.
Uneingeschränkt und kompromißlos – die 4X DUAL kombiniert Leistungsdichte und die Sicherheit von zwei komplett separaten Verstärkern in einem kompakten Gehäuse.
Verschleißfreie Digital-Potentiometer, integriertes Noise Gate pro Kanal, sequentielle Ferneinschaltung, Überwachung, jederzeit lösbare Verbindungen.
Leistungsdichte – eine Frage des intelligenten Designs!
Die Features:
- Bis zu 4x 600 W in nur 2 HE
- Vollwertige, getrennte Endstufen
- 2 getrennte Netzteile
- 2 Hochleistungs-Ringkern-Netztrafos

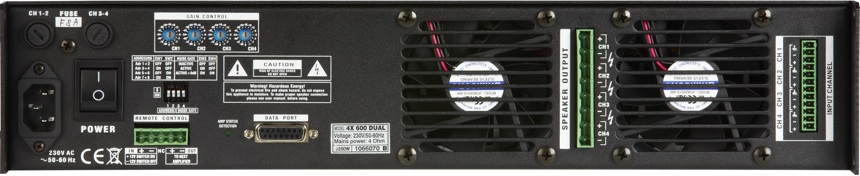

- Ideal für Festinstallationen: Ausschließlich rückseitige Bedienung
- Modernstes Design in SMD-Technik
- Schutzschaltungen für DC, HF, Infraschall, Kurzschluß, thermische Überlast
- Alle Ein- und Ausgänge steckbar per PHOENIX-Stecker

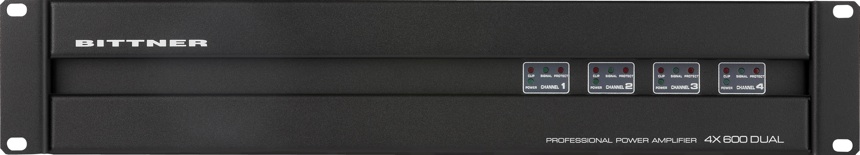

- LED-Anzeige für SIGNAL, CLIP, PROTECT, POWER
- Temperaturgeregelte Leiselüfter
- Softstart
- Sequentielle Ferneinschaltung
- Manuell bedienbare, verschleißfreie digitale Lautstärkeregler
- SXL Datenport
- Zuschaltbares Noise Gate
- 3 Jahre Garantie
Unterlagen
Technische Daten
| 4X DUAL | ||||
| 400 | 600 | |||
| Kanalzahl | 4 | 4 | ||
| Schaltungsklasse | AB | AB | ||
| Burst pro Kanal 1 kHz | W | 8 Ω | 290 | 380 |
| 4 Ω | 450 | 630 | ||
| Leistung pro Kanal 20 Hz - 20 kHz 0,1% THD | W | 8 Ω | 230 | 290 |
| 4 Ω | 310 | 370 | ||
| Leistung pro Kanal 1 kHz / 1% THD | W | 8 Ω | 240 | 310 |
| 4 Ω | 320 | 420 | ||
| Leistung Brücke 20 Hz - 20 kHz / 0,1% THD | W | 16 Ω | 460 | 600 |
| 8 Ω | 620 | 820 | ||
| Frequenzgang Volllast | dB | 20 Hz | 0 | 0 |
| 20 kHz | -0,2 | -0,2 | ||
| THD 20 Hz - 20 kHz 10 dB unter Volllast | % | kleiner | 0,03 | 0,03 |
| THD 1 kHz Volllast | % | kleiner | 0,04 | 0,04 |
| Störabstand 20 Hz - 20 kHz | dB | größer | 103 | 103 |
| Kanaltrennung | dB | größer | 80 | 80 |
| Eingangsempfindlichkeit | dBu | +6 | +6 | |
| Eingangsspannung max. | dBu | 21 | 21 | |
| Eingangsimpedanz | kΩ | 20 | 20 | |
| Spannungsverstärkung | dB | 31,4 | 32,4 | |
| Dämpfungsfaktor | 4 Ω | 800 | 800 | |
| Lüfter (geregelt) | vorne | 2 | 2 | |
| hinten | 2 | 2 | ||
| Ruhestrom ohne Last | A | 230 VAC | 0,3 | 0,3 |
| Stromaufnahme 1/8 Last (Sprache) | A | 8 Ω | 2,1 | 2,6 |
| 4 Ω | 2,9 | 3,8 | ||
| Stromaufnahme 1/3 last (komp, Musik) | A | 8 Ω | 4,9 | 6,3 |
| 4 Ω | 6,9 | 8,9 | ||
| Stromaufnahme Vollast | A | 8 Ω | 8,4 | 11,0 |
| 4 Ω | 11,9 | 16,0 | ||
| Wärmeabgabe Ruhe | W | 50 | 50 | |
| Wärmeabgabe 1/8 Last (Sprache) | W | 8 Ω | 230 | 300 |
| 4 Ω | 360 | 500 | ||
| Wärmeabgabe 1/3 Last (komp, Musik) | W | 8 Ω | 490 | 710 |
| 4 Ω | 790 | 1160 | ||
| Wärmeabgabe Vollast | W | 8 Ω | 670 | 900 |
| 4 Ω | 1150 | 1660 | ||
| DSP | nein | |||
| SXL Datenport | I2C | |||
| Ferneinschaltung | ja | |||
| Störmeldekontakt | nein | |||
| Einbauhöhe | HE | 2 | 2 | |
| Einbautiefe | mm | 454 | 454 | |
| Gewicht (netto) | kg | 19 | 20 | |
| Stromversorgung | V | 210-240 | ||
| Hz | 50-60 | |||
